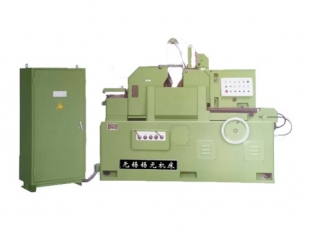

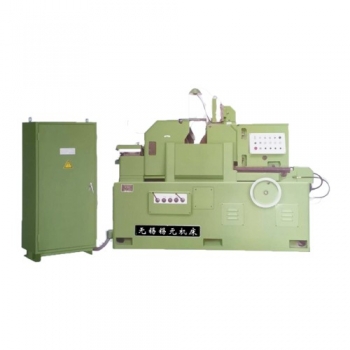

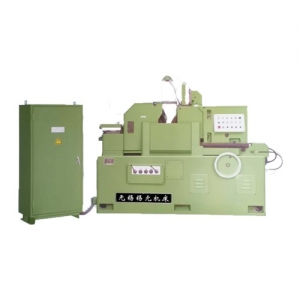

機床主要特點
●砂輪主軸軸承為五片式動壓滑動軸承，承載力大，剛性好，精度高。
●導輪主軸軸承為1:30錐體滑動軸承，承載能力大，精度高。
●導輪架在水平方向可作小角度回轉，在磨削小錐度的工件時砂輪可以不必修整成錐形，提高砂輪利用率和減少修整時間。
●導輪變速采用交流變頻調速，可實現無級調速。
●砂、導輪修整器往復均采用液壓傳動，無級調速。
●備有自動切入磨削裝置，可作半自動循環工作。
主要用途及適用范圍
無心磨床機床適用于各種圓柱體零件的通磨磨削及圓錐體,成形回轉體零件切入磨削，適用于紡機、汽車零部件.標準件、軸承等行業成批量生產需要。

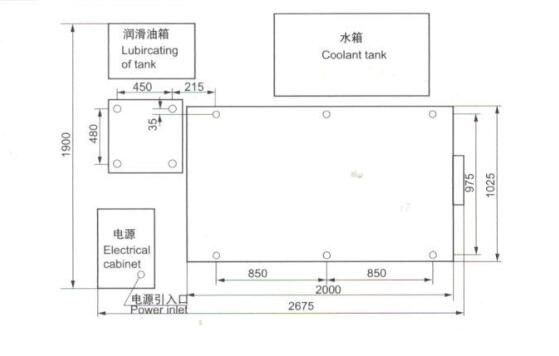

機床安裝位置圖
主要規格與參數
|
切入磨削：磨削更大直徑 |
10~100mm |
|
磨削更大長度 |
195mm |
|
通磨：磨削更大直徑 |
10~100mm |
|
磨削更大長度（標準托架） |
210mm |
|
磨削輪規格 |
P500x200x305mm |
|
導輪更大規格 |
PSA350x200x127mm |
|
磨削輪轉速 |
1250r/min |
|
導輪速度（無極） |
10~200 r/min |
|
導輪回轉角度：垂直面內 |
-2°~+5° |
|
水平面內 |
0°~+3° |
|
磨削進給量：進給手輪每轉進給量 |
0.4mm |
|
進給手輪每格進給量 |
0.002mm |
|
切入磨削行程量：總行程量 |
3.5mm |
|
快速行程量 |
3.5~2.0mm |
|
慢速行程量 |
0~1.5mm |
|
修整器刻度盤每轉過一格進給量 |
0.01mm |
|
兩砂輪中心連線至托架底面高度 |
255mm |
|
兩砂輪中心連線至床身底面高度 |
1060mm |
|
機床總功率（21.66kw):磨削輪電動機 |
18.5kw |
|
導輪電動機 |
2.2kw |
|
冷卻泵電動機 |
0.12kw |
|
潤滑泵電動機 |
0.09kw |
|
液壓泵電動機 |
0.75kw |
|
機床引接電源 |
3N~50Hz 380V |
|
機床外形尺寸（長x高x寬） |
2675x1505x1615cm |
|
機床凈重 |
約（about)4500kg |
|
工作精度：圓度 |
2μm |
|
圓柱度 |
3μm |
|
粗糙度 |
Ra0.32 |
