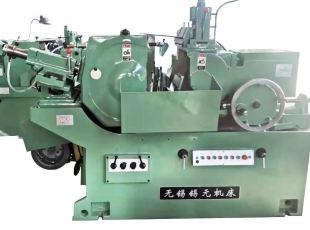

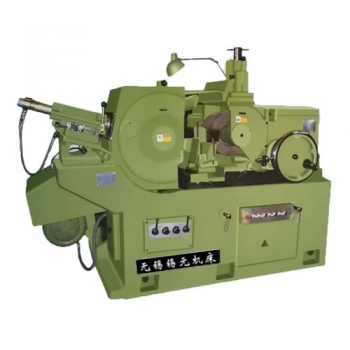

M1083A無心磨床

產品分類：M1083A無心磨床
產品標簽：無心磨床
瀏覽次數：已有5222位客戶關注
聯系方式：18951585613

聯系我們在線留言

產品詳細介紹

機床主要特點

●無心磨床砂輪主軸軸承采用長五片式液體動壓油膜軸承，承載能力大，剛性好，旋轉平穩。

●導輪在水平面內可作小角度回轉，在磨削錐度不大的錐形零件時，砂輪可不必修整成錐形。

●砂輪修整器和導輪修整器縱向均采用液壓傳動，速度均勻，并附有仿型裝置。

●進給滑板采用了直線滾針軸承，運動靈敏，進給精度高，容易調整。

●冷卻系統采用了大水箱，大水泵及冷卻銅管循環降溫，使冷卻水能充分散熱及更潔凈，提高磨削效率及精度。

●機床執行新的******安全電器標準，電器運行采用獨立電柜。

主要用途及適用范圍

本機床主要用來磨削直徑為φ40-180mm的圓柱形零件，如增訂特殊訂貨部件后還能磨削直徑中10-230mm的柱形零件。此外還能磨削有關回轉體成型零件，對有臺階的零件也可作切入磨削，以及錐度<1:20的錐形零件。特別適用于軸承套圈的磨削，本機床對超長工件磨削(需訂購特殊托架)同樣也適合。

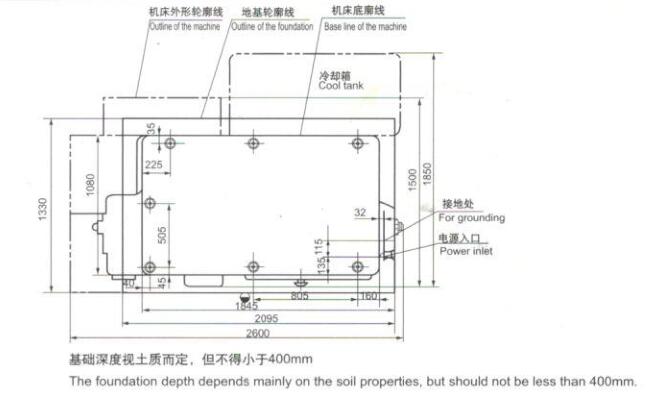

機床安裝位置圖

主要規格與參數

1.縱進給磨削：磨削更大直徑	φ10~150mm
磨削更大長度	φ10~250mm
2.橫進給磨削（橫進給托架需特殊訂貨）：更大磨削直徑	φ10~150mm
更大磨削長度	φ10~190mm
3.工件更大重量（設計時按試件重量計算）	10.6kg
4.磨削輪更大規格	P600x200x305mm
5.磨削輪朂小規格	P450x200x305mm
6.導輪更大規格	PSA350x200x127mm
7.導輪朂小規格	PSA300x200x127mm
8.磨削輪轉速	1050,1150r/min
9.導輪轉速：工作時	7,12,18,23,29,34,58r/min
修整導輪時	280r/min
10.導輪回轉角度（垂直面內）	2°~+5°
11.磨削輪修整器回轉角度：垂直面內	±3°
水平面內	-2°~+5°
12.磨削輪修整器仿行高度	15mm
13.導輪修整器仿行高度	15mm
14.進給機構手輪每轉進給量	1.5mm
15.進給機構手輪上的分度盤每轉一格進給量	0.01mm
16.橫進給快速移動量（當手柄回轉120°時）	0.5mm
17.修整器刻度盤每轉一格進給量	0.015mm
18.磨削輪與導輪中心連線至托架底面高度	285mm
19.磨削輪中心與導輪中心的距離：更大距離	670mm
朂小距離	400mm
20.壓系統工作壓力	0.6~0.7Mpa
21.電機功率：磨削輪電動機	18.5kw
導輪電動機	2.2kw
液壓泵電動機	0.37kw
潤滑泵電動機	0.09kw
冷卻泵電動機	0.12kw
22.機床外形尺寸長X寬X高	260x185x180cm
23.機床凈重	約6600kg
24.機床工作精度：圓度	2μm
圓柱度	3μm
粗糙度	Ra0.32
